Дворенная картофелесажалка к минитракторам предназначена для механизированной посадки картофеля на предварительно обработанных и подготовленных грунтах, при влажности почвы. не больше 30%.

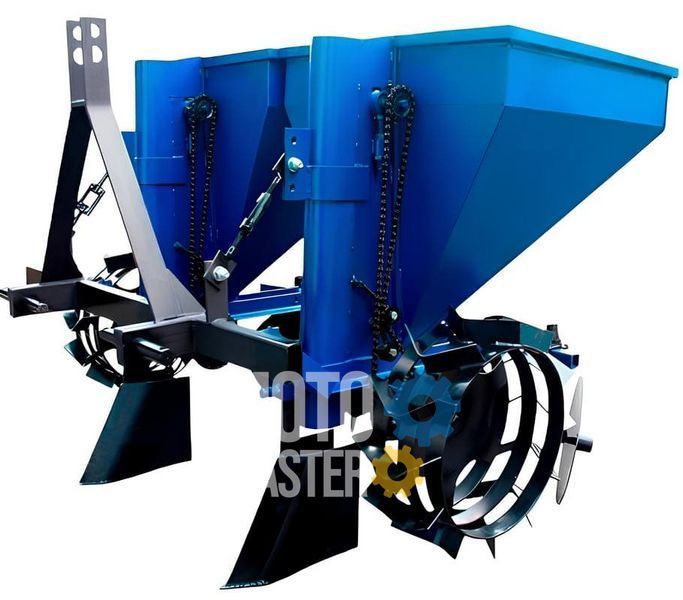

Дворенная картофелесажалка КС12 является продолжением линейки сажалок нашего производства. Характерной особенностью данной модели является наличие двух увеличившихся бункеров, эффективный объем которых составляет по 60 л. Картофелесажалки КС12 может быть агрегатирована с минитракторами, которые оснащены 3-точечным прицепным устройством.

Особенности конструкции

Подсоединение к минитрактору осуществляется с помощью 3-точечного прицепного устройства. У основания прицепного узла установлены универсальные двусторонние пальцы (Ø22 мм и Ø27 мм). В верхней точке крепления имеется по два отверстия Ø22,5 мм и Ø 27 мм. Данные параметры подходят для подключения к тракторам типа Т-25 и Т-40.

Дозирующее устройство разработано на цепной передаче, в которой корзины под картофель крепятся к цепи. Цепь имеет 104 звена, на ней установлено 13 корзинок диаметром 50 мм. Расстояние между корзинами составляет 8 звеньев.

Бункер сделан из листовой стали толщиной 1 мм. Рамка у основания картофелесажалки КС11 выполнена из уголка 40×40×4 мм. Хомут крепления талрепа к бункеру имеет толщину 5 мм, а соответствующая крепежная пластина – толщину 8 мм. Нижнее основание прицепного устройства изготовлено из стальной полосы 6×40 мм.

Колеса-грунтозацепы имеют диаметр 318 мм, толщина обода составляет 4 мм, ширина – 150 мм. Приводной вал имеет диаметр 30 мм. Валы картофелесажалки соединены между собой специальной втулкой. Каждый бункер имеет индивидуальный привод со звездочками.

Сошник изготовлен из листовой стали толщиной 2 мм.

Для окучивания посаженного картофеля используются дисковые окучники диаметром 275 мм, изготовленные из листовой стали толщиной 2 мм. Установлена ​​пара 202 подшипников.

Есть возможность регулировки шага посадки в ряду, доступные варианты для установки – 200 мм и 250 мм. Ширина междурядий фиксированная – 600 мм.

Возможен вариант дополнительной опции – установка сиденья для оператора. Картофелесажалки имеет кронштейны для монтажа несущих профилей, на которые с помощью хомутов может устанавливаться данное сиденье.

Принцип действия

Обороты от колес картофелесажалки передаются на вал, на котором установлены звездочки, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звездочки соединены со звездой верхнего вала цепной передачей, есть также успокоитель цепи. Внутри шахты также установлена ​​пара звездочек – верхняя и нижняя, которые соединены между собой цепью, на которой установлены корзины для картофеля.

С помощью килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается с помощью дисковых окучников.

Оптимальная рабочая скорость минитрактора составляет 5 км/ч.

Стандартная комплектация:

• прицепное устройство на 3 точки;
• картофелесажалка (2 бункера);
• приводные колеса – 2 шт.;
• дисковые завертывателем – 4 шт.;
• сошник килевидного типа – 2 шт.

Дополнительная комплектация:

Бункер для внесения минеральных удобрений (может быть установлен отдельно, если у вас уже есть картофелесажалка).

Технические характеристики:

• габаритные размеры одного бункера – 875×800×960 мм.
• емкость 1 бункера для картофеля – 60 л.
• вес - 96 кг.
