Вібраційна картоплекопачка КК5 може агрегатуватися з мотоблоками потужністю від 8 к. с., які оснащені двигуном водяного охолодження. Для ефективної роботи картоплекопачки бажано попередньо очистити ділянку від бадилля.

Принцип роботи картоплекопачки для мотоблока

Картоплекопач приводиться в дію за допомогою пасової передачі, яка передає обертальний момент від шківа на коробці передач мотоблока на шків картоплекопача. Шків картоплекопача встановлений на валу, на якому закріплений ексцентрик із шатуном. У результаті обертання перетворюється на зворотно-поступальний рух грохота та ножа. Під час роботи ніж підкопує картоплю та виштовхує її на грохот, де вона очищається від землі й потрапляє на поверхню рядка. Регулювання глибини викопування здійснюється завдяки причіпному пристрою та опорним колесам.

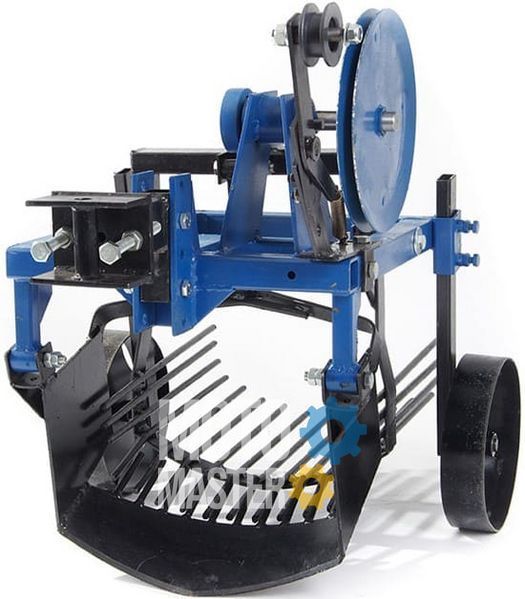

Конструкція

У конструкції картоплекопачки можна виділити такі елементи:

• рама;
• активний ніж;
• грохот;
• шків;
• натягувач паса;
• причіпний пристрій;
• опорні колеса;
• верхній вал у зборі (вал із підшипниками, ексцентрик, шатун).

Рама картоплекопачки для мотоблока виготовлена зі сталевого профілю перерізом 40 × 40 мм, товщина стінки 2 мм. Також є додаткові перемички та підсилювачі для забезпечення міцності й надійності конструкції.

Активний ніж має такі розміри: ширина 400 мм, товщина 5 мм.

Вібраційний стіл, або грохот, утворений 17 зубцями завдовжки 460 мм.

Шків копачки діаметром 270 мм виготовлений із двох сталевих дисків товщиною 2 мм. Для приводу потрібно використовувати пас профілю «В», довжина паса варіюється в межах 1700–1800 мм (пас до комплектації не входить). Діаметр приводного вала становить 30 мм, він має спеціальний паз для регулювання положення шківа (регулювання співвісності) та його фіксації. Для забезпечення плавної роботи картоплекопачка обладнана регульованим натягувачем паса.

Причіпний пристрій стандартний для мотоблоків із двигуном водяного охолодження типу Zirka-61 і має можливість регулювання висоти положення. Тип з'єднання – болтовий.

Опорні колеса кріпляться до рами за допомогою болтових з'єднань, що дає змогу регулювати висоту їхнього положення.

Габаритні розміри картоплекопачки для мотоблока

• висота – 730 мм;
• ширина – 680 мм;
• довжина – 730 мм.

Вага виробу: 41 кг.
