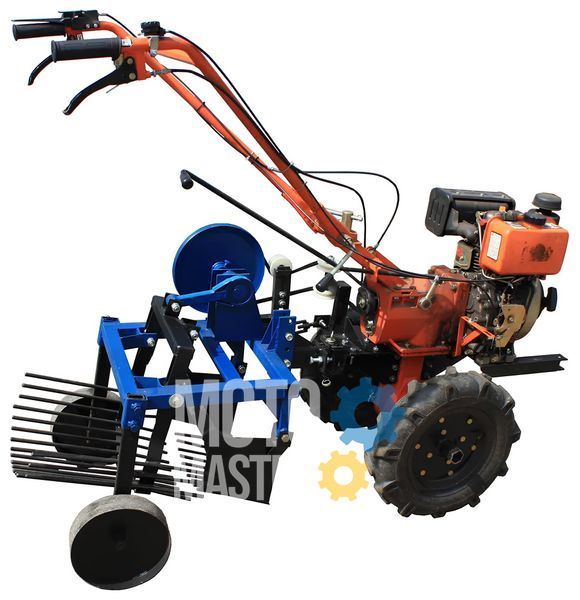

Вібраційна картоплекопачка може агрегатуватися з мотоблоками потужністю від 6 к. с., які оснащені двигуном повітряного охолодження та мають задній ВВП. Для нормальної роботи картоплекопачки бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Картоплекопач приводиться в дію за допомогою пасової передачі. Обертальний момент від ВВП мотоблока передається на шків картоплекопача за допомогою спеціального поворотного механізму. Шків картоплекопача кріпиться на валу, на протилежному боці якого встановлений ексцентрик із шатуном. Шатун, у свою чергу, передає обертання на грохот картоплекопача та на ніж. Викопана картопля потрапляє на грохот, де очищається від землі.

Регулювання глибини викопування здійснюється завдяки причіпному пристрою та опорним колесам.

Конструкція

У конструкції картоплекопача можна виділити такі елементи:

• рама;
• активний ніж;
• грохот;
• шків;
• натягувач паса;
• причіпний пристрій;
• опорні колеса;
• верхній вал у зборі (вал із підшипниками, ексцентрик, шатун);
• поворотний механізм.

Поздовжня рама картоплекопача виготовлена зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки 2 мм, довжина становить 365 мм. Поперечна рама виготовлена з профільної труби такого самого перерізу, але її довжина становить 450 мм. Також є додаткові перемички та підсилювачі для забезпечення міцності й надійності конструкції.

Активний ніж має товщину 5 мм і ширину 400 мм.

Грохот має всього 17 зубців, довжина яких становить 460 мм.

Шків сталевий, діаметр 270 мм. Під пас профілю «В», довжина паса варіюється в межах 1700-1800 мм.

Також для забезпечення плавної роботи картоплекопач має регульований натягувач паса.

Причіпний пристрій стандартний для мотоблоків із двигуном повітряного охолодження типу Zirka-105 і має можливість регулювання висоти положення. Тип з'єднання – болтовий.

Опорні колеса кріпляться за допомогою болтового з'єднання, що дає можливість регулювати висоту.

Діаметр верхнього вала становить 30 мм, він має спеціальний паз для регулювання положення шківа (регулювання співвісності) та його фіксації.

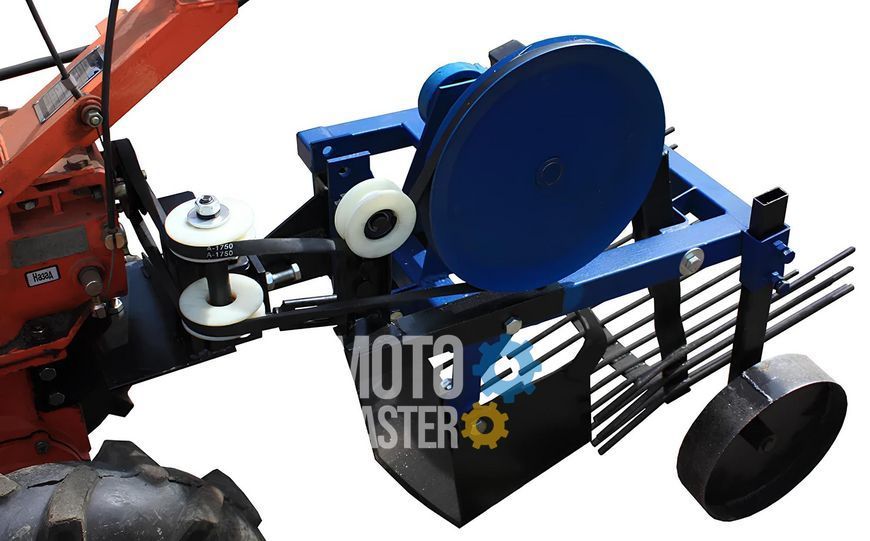

Також до комплекту картоплекопача входить спеціальний поворотний механізм, який включає шків для встановлення на ВВП мотоблока, рамку зі шківами та пас А-1750. Рамка кріпиться до мотоблока за допомогою болтового з'єднання.

Габаритні розміри

• висота – 730 мм;
• ширина – 680 мм;
• довжина – 730 мм.

Вага виробу: 43 кг.
